QAB021	m²	Coberta plana transitable, no ventilada, amb enrajolat flotant, impermeabilització mitjançant làmines de poliolefines.			114,18€

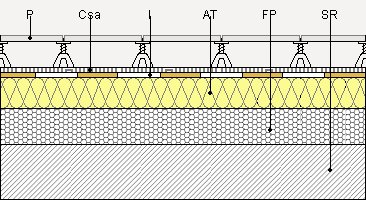

Coberta plana transitable, no ventilada, amb paviment flotant sobre suports, tipus convencional, pendent del 1% al 5%, per a tràfic peatonal privat, composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm; aïllament tèrmic: plafó rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; impermeabilització monocapa adherida: làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², totalment adherida amb adhesiu de ciment millorat C2 E; capa separadora sota protecció: geotèxtil de polipropilè-polietilè (180 g/m²); capa de protecció: rajoles de ciment de 40x40 cm recolzades sobre suports "DANOSA".

Descompost	Ud	Descomposició	Rend.	Preu unitari	Preu partida
mt04lcc010c	Ut	Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.	4,000	0,22	0,88
mt01arl030	m³	Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.	0,100	59,50	5,95
mt09lec020b	m³	Beurada de ciment 1/3 CEM II/B-P 32,5 N.	0,010	105,10	1,05
mt16pea020b	m²	Plafó rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.	0,010	1,34	0,01
mt09mor010c	m³	Morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6.	0,040	115,30	4,61
mt16pxa010i	m²	Plafó rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc, amb codi de designació XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-CC(2/1,5/50)125-DS(TH)-WL(T)0,7-WD(V)5-FT2.	1,050	9,54	10,02
mt09mcr250a	kg	Adhesiu de ciment millorat, C2 E, amb temps obert ampliat, segons UNE-EN 12004, per a la fixació de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.	4,000	0,70	2,80
mt15rev010f	m²	Làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², segons UNE-EN 13956.	1,100	12,51	13,76
mt09mcr250b	kg	Adhesiu de ciment millorat, C2 E S1, amb temps obert ampliat i gran deformabilitat, segons UNE-EN 12004, per a la fixació de cavalcament de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.	0,300	3,00	0,90
mt14gsa010f	m²	Geotèxtil no teixit sintètic, termosoldat, de polipropilè-polietilè, de 180 g/m².	1,050	2,10	2,21
mt14lbd250a	Ut	Suport regulable de polietilè rígid d'alta densitat, "DANOSA", de 60 a 100 mm d'alçada, per a rajoles en paviments flotants de cobertes.	7,500	3,27	24,53
mt18bho010b	m²	Rajola de ciment, acabat en pinyolet rentat, 40x40 cm.	1,050	8,13	8,54
mo019	h	Oficial 1ª construcció.	0,608	23,30	14,17
mo105	h	Peó ordinari construcció.	0,501	19,47	9,75
mo028	h	Oficial 1ª aplicador de làmines impermeabilitzants.	0,155	23,30	3,61
mo062	h	Ajudant aplicador de làmines impermeabilitzants.	0,155	20,68	3,21
mo050	h	Oficial 1ª muntador d'aïllaments.	0,060	24,08	1,44
mo093	h	Ajudant muntador d'aïllaments.	0,060	20,68	1,24
	%	Mitjans auxiliars	2,000	108,68	2,17
	%	Costos indirectes	3,000	110,85	3,33
Cost de manteniment decennal: 47,96€ en els primers 10 anys.				Total:	114,18

Referència norma UNE i Títol de la norma transposició de norma armonitzada	Aplicabilitat (1)	Obligatorietat (2)	Sistema (3)
UNE-EN 771-1:2003	1.4.2005	1.4.2006	2+/4
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida
UNE-EN 771-1/A1:2005
UNE-EN 13163:2009	1.9.2009	1.9.2010	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.
UNE-EN 13164:2009	1.9.2009	1.9.2010	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.
UNE-EN 12004:2008	1.6.2008	1.6.2010	3
Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.
UNE-EN 13956:2006	1.7.2006	1.7.2007	1/2+/3/4
Láminas flexibles para impermeabilización. Láminas de plástico y elastómeros para impermeabilización de cubiertas. Definiciones y características.
EN 13956:2005/AC:2006	1.1.2007	1.1.2007

(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència

(2) Data final del període de coexistència / entrada en vigor marcat CE

(3) Sistema d'evaluació de la conformitat

Plec de condicions

UNITAT D'OBRA QAB021: COBERTA PLANA TRANSITABLE, NO VENTILADA, AMB ENRAJOLAT FLOTANT, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES DE POLIOLEFINES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Capa separadora: s'utilitzaran productes no permeables a la beurada de calç de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Formació de coberta plana transitable, no ventilada, amb paviment flotant sobre suports, tipus convencional, pendent del 1% al 5%, per a tràfic peatonal privat, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment M-5 de 4 cm d'espessor, arremolinada i neta; AÏLLAMENT TÈRMIC: plafó rígid de poliestirè extrudit, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,034 W/(mK); IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, composta d'una doble fulla de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 600 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu de ciment millorat C2 E, i cavalcaments fixats amb adhesiu de ciment millorat C2 E S1; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit sintètic, termosoldat, de polipropilè-polietilè, de 180 g/m²; CAPA DE PROTECCIÓ: paviment flotant de rajoles de ciment amb acabat en pinyolet de 40x40 cm, recolzades sobre suports regulables en altura "DANOSA", de 60 a 100 mm.

NORMATIVA D'APLICACIÓ

Execució:

CTE. DB HS Salubridad.

CTE. DB SI Seguridad en caso de incendio.

NTE-QAT. Cubiertas: Azoteas transitables.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

DEL SUPORT.

Es comprovarà que la superfície de la base resistent és totalment llisa i uniforme, està forjada i seca, sense pics, buits, angles ni rebots majors de 1 mm i manca de restes d'obra o pols. Es comprovarà que els paraments verticals de cassetó, plastrons perimetrals i altres elements constructius es troben acabats.

AMBIENTALS.

Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h, havent d'aplicar-se en unes condicions tèrmiques ambientals que es trobin dintre dels marges prescrits en les corresponents especificacions d'aplicació.

PROCÉS D'EXECUCIÓ

FASES D'EXECUCIÓ.

Replanteig dels punts singulars. Replanteig dels pendents i traçat de tremujals, aiguafons i juntes. Formació de pendents mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó. Replè de juntes amb poliestirè expandit. Abocament en sec de l'argila expandida fins a arribar al nivell de coronació de les mestres, i consolidació amb beurada de ciment. Abocament, estès i reglat del morter de regularització. Revisió de la superfície base en la que es realitza la fixació de l'aïllament d'acord amb les exigències de la tècnica a emprar. Tall, ajust i col·locació de l'aïllament. Neteja i preparació de la superfície en la què ha d'aplicar-se la membrana. Aplicació de l'adhesiu cimentós. Col·locació de la geomembrana. Col·locació de la capa separadora sota protecció. Replantejament de l'especejament del paviment. Col·locació dels suports i regulació de la seva alçada. Col·locació de les rajoles amb junta oberta.

CONDICIONS DE TERMINACIÓ.

Seran bàsiques les condicions de estanquitat i lliure dilatació.

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.

Residus generats

Codi LER	Residus generats	Pes (kg)	Volum (l)
17 01 02	Maons.	2,234	1,787
01 04 09	Residus de sorra i argiles.	0,525	0,328
17 01 01	Formigó (formigons, morters i prefabricats).	1,287	0,858
17 06 04	Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.	0,128	0,213
17 02 03	Plàstic.	0,052	0,087
	Residus generats:	4,226	3,273
15 01 01	Envasos de paper i cartró.	0,060	0,080
17 02 03	Plàstic.	0,346	0,577
17 02 01	Fusta.	0,144	0,131
	Envasos:	0,550	0,788
	Total residus:	4,776	4,061
