QTZ010

m²

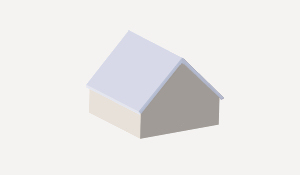

Coberta inclinada amb cobertura de zinctitani.

126,04€

Coberta inclinada amb un pendent mig del 47%, formada per estructura portant (no inclosa en aquest preu), film de polietilè que actua com barrera de vapor i panell de llana de roca amb resines fenòliques, Rocdan SA-40 "DANOSA", de 40 mm d'espessor com aïllament tèrmic, disposat entre capçals de fusta de 80x80 mm de secció. Cobertura composta per safata de zinc-titani, "RHEINZINK" Clic System, acabat natural, de 0,7 mm d'espessor, executat mitjançant el sistema de junta de llistó a partir de material en banda de 650 mm de desenvolupament, 565 mm entre eixos i juntes de 47 mm d'altura, fixada mecànicament sobre tauler OSB de flocs orientats intercalant entre ambdós una làmina de separació estructurada.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt17poa010a

m²

Film de polietilè de 0,15 mm de gruix.

1,050

0,14

0,15

mt07mee040b

m

Cabiró de pi silvestre, 80x80 mm.

1,300

3,70

4,81

mt13eag023

Ut

Clau d'acer per a fixació de llistó de fusta a suport de formigó o morter.

10,620

0,07

0,74

mt16pdt010aa

m²

Panell de llana de roca amb resines fenòliques, Rocdan SA-40 "DANOSA", de 40 mm d'espessor i resistència tèrmica 1 m²K/W, segons UNE-EN 13162.

1,050

13,11

13,77

mt13blm020

m²

Tauler OSB de flocs orientats, qualitat hidròfuga 3 o superior, de 22 mm d'espessor.

1,050

8,00

8,40

mt13blm030

Ut

Clau d'acer per a fixació de tauler de fusta a suport de fusta.

12,500

0,04

0,50

mt20wwr030

m²

Làmina de separació composta per làmina de difusió oberta (formada per 3 capes de polipropilè) amb integració de làmina de polipropilè amb estructura tridimensional.

1,050

6,00

6,30

mt13ccz030g

m²

Safata de zinc-titani, "RHEINZINK" Clic System, acabat natural, de 0,7 mm d'espessor, executat mitjançant el sistema de junta de llistó a partir de material en banda de 650 mm de desenvolupament, 565 mm entre eixos i juntes de 47 mm d'altura. Fins i tot p/p d'elements de fixació propis del sistema formats per rails de xapa d'acer galvanitzat de 1 mm d'espessor i 500 mm de longitud, tapajuntes longitudinal de 60 mm d'ample, realització de juntes transversals, vores i trobades. Amb certificat TÜV-Rheinland de conformitat amb el catàleg de criteris QUALITY ZINC.

1,090

63,06

68,74

mo047

h

Oficial 1ª muntador de tancaments industrials.

0,309

24,08

7,44

mo090

h

Ajudant muntador de tancaments industrials.

0,309

20,68

6,39

mo050

h

Oficial 1ª muntador d'aïllaments.

0,061

24,08

1,47

mo093

h

Ajudant muntador d'aïllaments.

0,061

20,68

1,26

%

Mitjans auxiliars

2,000

119,97

2,40

%

Costos indirectes

3,000

122,37

3,67

Cost de manteniment decennal: 41,59€ en els primers 10 anys.

Total:

126,04

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 13162:2009

1.9.2009

1.9.2010

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNITAT D'OBRA QTZ010: COBERTA INCLINADA AMB COBERTURA DE ZINCTITANI.

CARACTERÍSTIQUES TÈCNIQUES

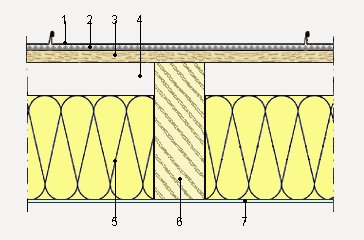

Formació de coberta inclinada amb una pendent mitja del 47%, composta dels següents elements: FORMACIÓ DE PENDENTS: estructura portant (no inclosa en aquest preu); BARRERA DE VAPOR: film de polietilè de 150 microns de gruix; AÏLLAMENT TÈRMIC: panell de llana de roca amb resines fenòliques, Rocdan SA-40 "DANOSA", de 40 mm d'espessor i resistència tèrmica 1 m²K/W, disposat entre capçals de fusta de pi de 80x80 mm de secció i 80 cm de separació màxima entre eixos; COBERTURA: safata de zinc-titani, "RHEINZINK" Clic System, acabat natural, de 0,7 mm d'espessor, executat mitjançant el sistema de junta de llistó a partir de material en banda de 650 mm de desenvolupament, 565 mm entre eixos i juntes de 47 mm d'altura fixada mecànicament sobre tauler OSB de flocs orientats intercalant entre ambdós una làmina de separació estructurada. Fins i tot p/p d'elements de fixació propis del sistema formats per rails de xapa d'acer galvanitzat de 1 mm d'espessor i 500 mm de longitud, tapajuntes longitudinal de 60 mm d'ample, realització de juntes transversals, vores i trobades. Segons regles d'ofici ZVSHK, detalls constructius recomanats per a cobertes de "RHEINZINK" i recomanacions del manual "RHEINZINK - Cubiertas en técnica de engatillado".

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície de l'aiguavés mesurada en veritable magnitud, segons documentació gràfica de Projecte, sense tenir en compte el cavalcament corresponent de les safates. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte, sense tenir en compte el cavalcament corresponent de la teula. Incloent formació de careners, tremujals, ràfecs i vores lliures. No s'inclouen formació d'aiguafons, ràfecs decoratius ni encontres de vessants amb paraments verticals, xemeneies, finestres o conductes de ventilació.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 01

Fusta.

14,188

12,898

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,436

0,727

17 04 07

Metalls barrejats.

0,439

0,293

Residus generats:

15,063

13,918

17 02 03

Plàstic.

0,078

0,130

17 02 01

Fusta.

0,520

0,473

Envasos:

0,598

0,603

Total residus:

15,661

14,520
